[Android/Kotlin] CoordinatorLayout - 축소되는 앱 바





1. 요약

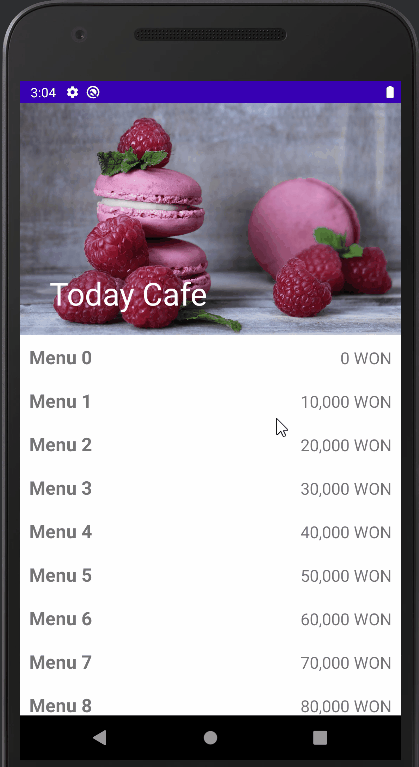

결과

이번 글에서는 CollapsingTollbarLayout을 사용하여 App Bar가 축소되며 상단의 고정되는 기능을 구현하는 방법을 기술한다.



이에 추가적으로 RecyclerView를 아래 추가함으로써 아래로 스크롤되는 것에 따라서 App Bar가 어떻게 축소되며 고정되는가를 확인할 수 있다.









2. 레이아웃



2-1. activity_main.xml

구조적으로 다음과 같이 구성되어 있으며 상단의 고정이 될 주요 레이아웃은 CollapsingToolbarLayout 아래 Toolbar와 ImageView를 통하여 나타내게 된다.



<CoordinatorLayout>
    <AppBarLayout>
        <CollapsingToolbarLayout>
            <Toolbar>
            <ImageView>
    <RecyclerView>







● CoordinatorLayout

CoordinatorLayout은 강력한 FrameLayout이며 Behaviors을 통하여 단일 부모 내에서 다양한 상호 작용을 구현해낼 수 있다.







● AppBarLayout

AppBarLayout은 Vertical LinearLayout 앱바 개념의 스크롤 제스처와 같은 기능을 구현한다.







● CollapsingToolbarLayout

축소되는 앱 바를 구현하기 위한 wrapper로서 AppBarLayout의 직접 자식으로 사용되도록 설계되었으며 다음과 같은 기능이 포함되어 있다.



• Collapsing title
• Content scrim
• Status bar scrim
• Parallax scrolling children
• Pinned position children



app:layout_scrollFlags의 값으로 "scroll|exitUntilCollapsed"를 줌으로써 스크롤을 내릴 경우 AppBar가 Sticky 되어 상단에 고정되는 모습을 볼 수 있다.



<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <com.google.android.material.appbar.AppBarLayout
        android:id="@+id/appBarLayout"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:fitsSystemWindows="true">

        <com.google.android.material.appbar.CollapsingToolbarLayout
            android:layout_width="match_parent"
            android:layout_height="250dp"
            app:expandedTitleTextColor="@color/white"
            app:layout_scrollFlags="scroll|exitUntilCollapsed"
            app:contentScrim="#D3D3D3">

            <ImageView
                android:layout_width="match_parent"
                android:layout_height="250dp"
                android:scaleType="fitXY"
                app:layout_collapseMode="parallax"
                android:src="@drawable/sample" />

            <androidx.appcompat.widget.Toolbar
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                app:title="Today Cafe"
                app:titleTextColor="@color/white"
                app:layout_collapseMode="pin" />

        </com.google.android.material.appbar.CollapsingToolbarLayout>
    </com.google.android.material.appbar.AppBarLayout>

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerView01"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior" />

</androidx.coordinatorlayout.widget.CoordinatorLayout>



이 이후의 레이아웃의 속성으로 app:layout_behavior="@string/appbar_scrolling_view_behavior"을 주어야만 간격에 맞춰 레이아웃이 배치된다.



따라서 그다음으로는 RecyclerView 1개가 있으므로 속성으로 넣어주면 레이아웃이 맞춰져 보이게 된다.









3. 코드 및 설명



3-1. ListAdapter.kt

RecyclerView에 나타낼 Adapter를 정의한 파일로서 TextView 2개로 구성된 레이아웃에 각 텍스트를 초기화해주었다.





package com.notepad96.coordinatorlayout

import android.view.LayoutInflater
import android.view.ViewGroup
import androidx.recyclerview.widget.RecyclerView
import com.notepad96.coordinatorlayout.databinding.ItemListBinding
import java.text.DecimalFormat

class ListAdapter: RecyclerView.Adapter<ListAdapter.MyView>() {

    inner class MyView(private val binding: ItemListBinding): RecyclerView.ViewHolder(binding.root) {
        fun bind(position: Int) {
            binding.mainText.text = "Menu $position"
            val price = DecimalFormat("#,###")
            binding.subText.text = "${price.format(position * 10000)} WON"
        }
    }

    override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): MyView {
        val view = ItemListBinding.inflate(LayoutInflater.from(parent.context), parent, false)
        return MyView(view)
    }

    override fun onBindViewHolder(holder: MyView, position: Int) {
        holder.bind(position)
    }

    override fun getItemCount(): Int {
        return 40
    }
}









4. 전체 파일



GitHub - Notepad96/BlogExample02
